前 言
一、 本通用工藝守則制定本通用工藝守則解釋權屬于技術部
二、 本通用工藝守則內容包括以下五個方面
1、 除銹
2、 涂裝基本要求
3、 構件產品的涂裝要求
4、 防護
三、 本通用守則經廠經理批準后貫例執行。
四、 適用范圍：本廠及分包商涂裝過程中，在圖紙、工藝無其它要求的情況下，一律按本工藝守則內容執行。
涂 裝
1. 除銹
1.1. 鋼材表面除銹前，應除去表面的銹層、油脂和污垢。除銹后應清除鋼材表面上的浮灰和碎屑。
1.2. 銹蝕等級分A、B、C、D銹蝕等級
A、全面地覆蓋氧化皮而幾乎沒有鐵銹的鋼材表面。
B、已發生銹蝕，并且部分氧化皮已經剝落的鋼材表面。
C、氧化皮已因銹蝕而剝落或可以刮除，并有少量點蝕的鋼材表面。
D、氧化皮已因銹蝕而全面剝離，并且已普遍發生點蝕的鋼材表面。
1.3. 噴射或拋射除銹等級
1.3.1. 噴射或拋射除銹分4個等級，以字母“Sa”表示。
Sa1----輕度的噴射或拋射除銹：鋼材表面應無可見的油脂或污垢，并且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物，見圖BSa1、CSa1、DSa1。
Sa2----徹底的噴射或拋射除漆：鋼材表面無可見的油脂和污垢，并且氧化皮、鐵銹等附著物已基本清除，其殘留物應是牢固附著的，見圖BSa2、CSa2、DSa2。
Sa2 1/2----非常徹底地噴射除銹：鋼材表面無可見的油脂、污垢、氧化皮、鐵銹和油漆涂層等附著物，任何殘留的痕跡應僅是點狀或條紋狀的輕微色斑。見圖ASa2 1/2、BSa2 1/2、CSa2 1/2、DSa2 1/2。
Sa3----使鋼材表觀清潔凈的噴射或拋射除銹：鋼材表面應無可見的油脂、污垢、氧化皮、鐵銹和油漆涂層等附著物，該表面應顯示均勻的金屬光澤。見圖ASa3、BSa3、CSa3、DSa3。
1.4. 手工和動力工具除銹等級
1.4.1. 手工和動力工具除銹，可以采用鏟刀、手錘或動力鋼絲刷、動力砂輪等工具除銹，以字母St表示。
1.4.2. St2-------徹底的手工和動力工具除銹：鋼材表面應無可見油脂和污垢 ，并且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物。見附表BSt2 、CSt2、DBSt2
1.4.3. St3-------非常徹底的手工和動力工具除銹：鋼材表面應無可見油脂和污垢 ，并且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物。除銹應比St2更為徹底，底材顯露部分的表面應具有金屬光澤。見附表BSt3 、CSt3、DBSt3
1.5. 火焰除銹
1.5.1. 火焰除銹應包括火焰加熱作業，以動力鋼絲刷清除加熱后附著在鋼材表面的產物。
F1火焰除銹：鋼材表面應無氧化皮、鐵銹和油漆層等附著物，任何殘留的痕跡應僅為表面變色（不同顏色的暗影）。見附表AF1、BF1、CF1、DF1。
2. 涂裝基本要求
2.1. 涂裝前應嚴格檢查鋼板表面處理質量是否達到了設計規定的除銹等級。噴涂油漆前要經質量檢查認可后方可施工。
2.2. 涂料的確認
2.2.1. 涂料及輔助材料（溶劑或稀釋劑等材料）在施工前應對型號、名稱、顏色進行檢查，看是否與設計的相輔，同時檢查制作日期，如果超期禁止使用。
2.2.2. 涂料確認后，在開桶前應將桶蓋上的灰塵或污物清除干凈。開桶后檢查桶中的原漆的狀態，不應結皮、結塊和凝膠等現象，有沉淀應能攪起，有漆皮則應除掉。如結塊、凝膠和沉淀攪不起的，表明原漆已變質。不允許使用。
2.3. 噴涂施工環境要求
2.3.1. 相對濕度不大于85%，構件溫度高于露點溫度3℃以上時方能施工
2.4. 禁止涂裝施工的規定。
2.4.1. 在有雨、霧、雪和較大的灰塵的環境下，禁止戶外施工。
2.4.2. 涂層可能受到塵埃、油污、鹽分和腐蝕性介質污染環境。
2.4.3. 施工作業環境光線嚴重不足時。
2.4.4. 沒有安全措施和防火、防爆工器具的情況下。
2.5. 涂裝質量要求
2.5.1. 涂裝過程中，應用濕膜厚度儀測定濕膜厚度和漆膜質量；待漆膜干后，用漆膜厚度儀測定干膜厚度。每道漆不允許有咬底、剝落、漏涂、分層和起泡等缺陷。在施工過程中涂料的粘度變稠時操作者不能擅自調整，應由指定人員調整。
2.5.2. 涂層的外觀標準，涂層外觀應均勻、平整、豐滿和有光澤；其顏色應與設計的顏色相一致；不允許有咬底、剝落、漏涂、分層和起泡等缺陷，鋼結構涂裝的涂層允許有不影響防護性能的輕微流掛、刷痕、起皺和少量灰塵顆粒。
2.5.2.1. 測定厚度抽查量：桁架、梁、柱等主要構件抽檢20%，次要構件抽檢10%，每件構件應檢測3片；板、梁及箱形梁等構件，每10m檢三片。
2.5.2.2. 檢測點的規定，寬度在150mm以下的梁或構件上，每處測3點，點位垂直于邊長，點距為結構件寬度的1/4。寬度在150mm以上的梁或構件，每處測5點，取點中心位置不限，但邊點應距構件邊緣20mm以上，5個檢測點分別為100mm見方的正方形的四個角和正方形對角線交點。
2.5.2.3. 涂層檢測的總平均厚度，應達到規定厚度的90%為合格，計算平均勻值時，超過規定厚度20%的測點，按規定厚度的120%計算。
2.6. 目標根據DIN EN ISO 12944-5
2.6.1. 目標涂漆量 (NDFT：涂裝方案上要求的干膜厚度)
2.6.2. 單個值 < 0,8 倍的干膜厚度，是不允許的
2.6.3. 0.8倍的干膜厚度=<單個值=<1倍的干膜厚度是允許的, 但所有值的平均值必須 >=1倍的干膜厚度
2.6.4. Dry coating weight (DFT)干涂漆量
2.6.5. Average value all worth所有值的平均值。要求所有值的平均值小于1.2倍的干膜厚度。
2.6.6. Highest coating weight最大涂量
2.6.7. Generally總的: 單個值的最大值按如下要求
2.6.7.1. 格林油漆：常溫油漆單個值<250um
2.6.7.2. 高溫油漆單個值<160um
2.6.8. ICI油漆： 常溫油漆單個值<250um,每遍厚度<90um
2.6.8.1. 高溫油漆單個值<160um
2.7. 檢驗結果的分類
3. 構件產品的涂裝要求
3.1. 鋼結構及非標的表面要嚴格按技術部提供的涂裝方案執行。
3.2. 結構的所有邊要求除銹、油漆，包括加筋肋的邊緣，殼體的邊緣等，不允許有漏涂的情況發生。要求采用予涂的方式保請上述要求。
3.3. 地腳螺栓不允許噴涂。
3.4. 預埋件噴一遍帶銹防銹漆，漆膜厚度為35um。（詳見技術部下發的技術聯系單的相關要求執行）
3.5. 預埋到基礎內部的柱腳部分噴一遍帶銹防銹漆，漆膜厚度為35um。柱腳的預埋深度由技術部根跟圖紙確認后噴涂。柱腳如圖所示示例，鋼柱的標識一般為GZ，柱腳為第一層，標識為1GZ-X(X表示編號)按此規則以便確認哪些構件為第一層鋼柱的柱腳。
3.6. 容器構件的內表面及內部部件只噴一遍帶銹防銹漆，漆膜厚度為50um。內表面及容器內部部件由技術部確認后噴涂。

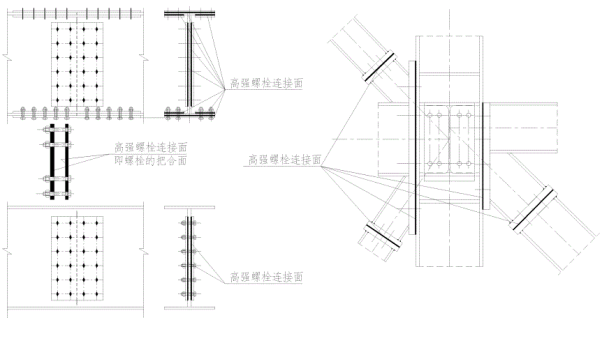

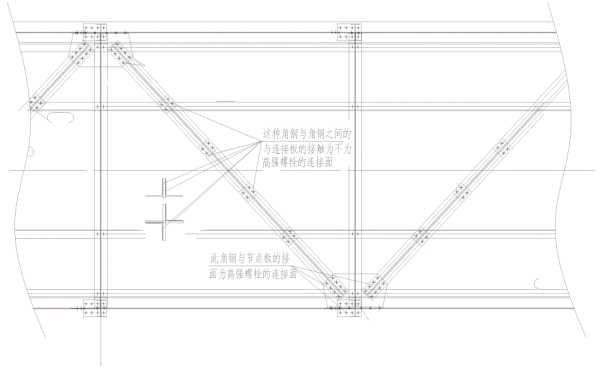

3.7. 高強螺栓的連接面要求噴一遍格林V102或ICI D304的車間底漆一遍，漆膜厚度為不大于20um。高強螺栓連接面包括8.8(GB/T1228鋼結構用大六角螺栓)及10.9（GB/T3632扭剪型高強螺栓連接副）級的扭剪和六角頭螺栓，高強螺栓的描述如下圖所示。高強螺栓連接面指的是相接觸的面。
3.8. 所有的鋼結構或非標的包裝支撐要求噴一遍帶銹防銹漆，漆膜厚度為80um。
3.9. 非標件的內表面要求噴一遍帶銹防銹漆，漆膜厚度為80um。對于較細的鋼管也要求最小邊緣向內500mm要求噴漆。
3.10. 所有的包裝箱內、外表面要求噴一遍帶銹防銹漆，漆膜厚度為80um。
3.11. 檁條的涂裝要求，A)、對于保溫結構（即檁條被夾在彩板或復合板之間，在安裝完后看不到檁條）的檁條要求進行拋丸或噴沙處理后，噴灰色帶銹防銹漆，漆膜厚度為100um。B)、對于外漏的檁條（即單彩板或單層復合板的，在安裝完后檁條還在外面的），涂裝與主本結構的涂裝方案相同。

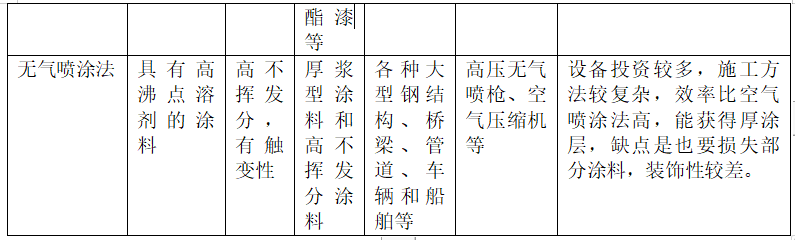

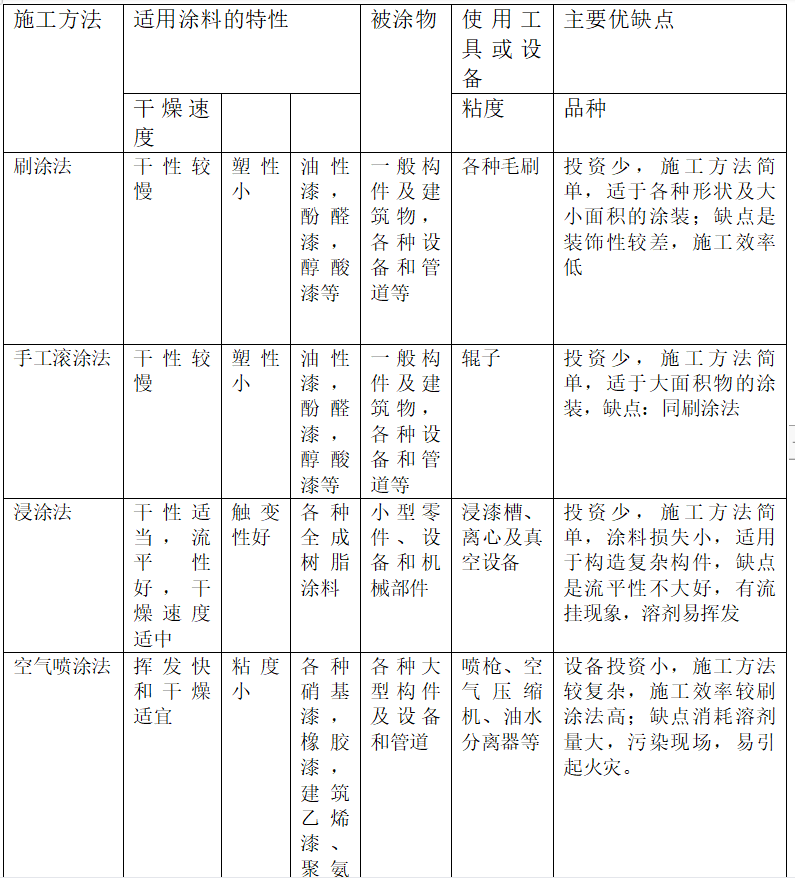

常用涂料的施工方法

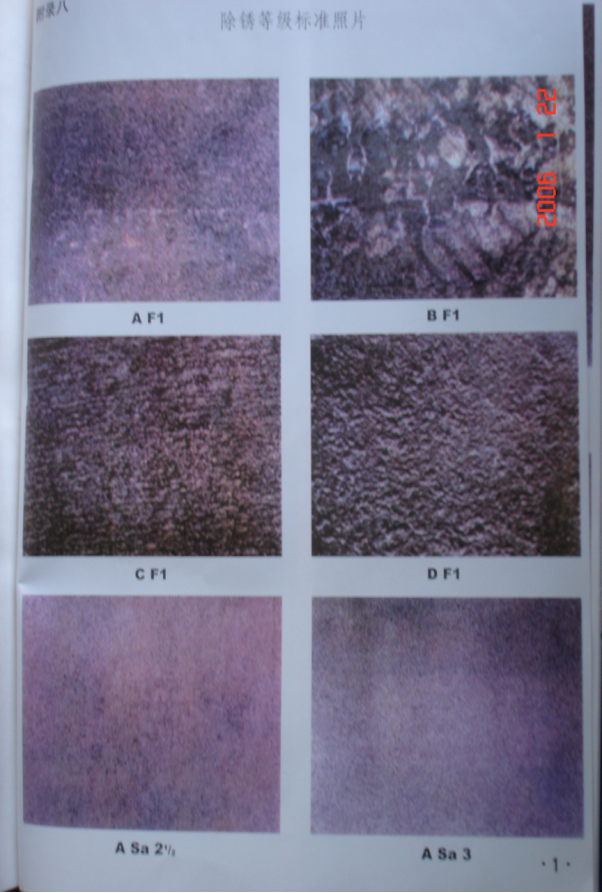

鋼材表面銹蝕等級標準照片
4. 防護
4.1. 地腳螺栓的防護，先在螺紋處涂上黃油或機油，然后用熱縮管包緊。
4.2. 標準件的防護及包裝全部采用標準箱，包裝時可以考慮將加工件與標準件裝入一個箱中，標準件要求采用紙殼箱包裝，同種規格的放入同一箱中，并按裝箱單的中的標識一欄做好單頁裝箱單放入箱中，禁止不同規格的標準件裝入同一紙箱中。機加件裝箱時要求表面噴上防銹油，然后采用6mm厚的泡沫包裝紙將表面包裝好放入紙箱中。按明細表中的標識要求做好標識。對于同一工程不同項目的標準件可以打入同一包裝箱中，主要是指項目的標準較少，一個箱子裝不滿的情況。但要在箱內將兩或個幾個項目的標準分開，采用隔板或其它方法。裝箱原則，要將一個箱中的所有構件找全后再進行裝箱。先裝大而不怕壓的構件，小面怕壓的構件盡量放在上面，裝箱時注意加工面的防護。禁止裝箱時無計劃亂放。詳細參見《關于國外項目包裝、防護的統一歸定》。
4.3. 軸等加工件的防護，軸等的加工表面要求涂上防銹油（要求采用格林或ICI或質量更好的防銹油），對于重要部位要采用瀝青漆噴涂，然后采用泡沫包裝紙包裝后再裝箱。
4.4. 行走車輪等表面的防護，要求噴一道瀝青漆，厚度不小于60um。
4.5. 電機、減速機等怕水件的防護，要求先采用塑料紙包裝起來，注意防水，要求內部加好干燥劑。然后再采用包裝箱包裝。已裝到設備上的電機、減速機等也要進行防護，先采用塑料紙包裝起來，然后再制作與構件相連接的包裝箱。
4.6. 鏈條等部件要求采用封閉的箱子進行包裝。
4.7. 組裝設備的防護，組裝的設備對于外漏的加工部位必須采用防銹油、瀝青漆等進行防銹。然后采用適當?shù)姆绞綄ζ溥M(jìn)行防護。對于設備容易積水的部位要加上防護蓋，防止進水。
4.8. 對于受撞擊容易損壞的部件，必須采用木材或泡沫包裝紙等軟部件對其進行防護。如水泥磨的合金瓦，回轉窯的銅瓦等。
4.9. 對于采用油嘴潤滑部件的油嘴，油嘴全部取掉，孔采用絲堵塞上。
4.10. 大型構件的加工表面的防護要求采用防銹油、瀝青漆等進行防銹，然后采用3mm的橡膠板，上面采用10mm的木材進行防護。如立磨的減速機平臺，回轉窯的托輪底座等。
4.11. 滑履磨的滑履按4.10中的防護后，再采用鋼結構制作的外罩進行防護。
